外構図面に使われる専門用語と図面記号を分かりやすく解説します

こんにちは。大阪府高槻市で外構工事を行っている uchi+SOTO です。

みなさんは、外構工事の図面をご覧になったことがありますか。図面には専門用語や記号が多く使われているため、初めて見る方には少し分かりづらい部分もあります。そこで今回は、外構図面に記載される代表的な専門用語と図面記号を順をおってご紹介します。

図面を見る際に欠かせないのが縮尺です。図面の枠内や平面図・立面図の下部には必ず記載されており、図面がどの比率で描かれているかを示します。
例えば

つまり、図面の寸法を読み取る際は、この縮尺を基準に実際のサイズをイメージする必要があります。さらに、建築・外構図面は mm（ミリ）単位で表記されるため、ここも重要なポイントです。

敷地の境界や測量点についてです。
図面上では〇（丸）の記号で表現されます。
実際の土地には境界標が設置されていることが多いものの、工事や経年で失われている場合もあります。

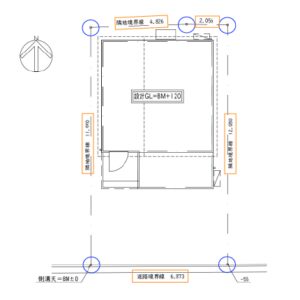

青い〇で囲まれた部分が境界・測量点（ポイント）として示されています。

境界・測量点同士を結んだ線が敷地境界線です。隣地や道路との境目となる敷地の外周ラインを示します。
図面では、オレンジで囲われた数字の横にあるラインが敷地境界線です。
また、オレンジの数字は縮尺に合わせて入力された寸法で、敷地の幅や奥行きを把握するための重要な情報になります。

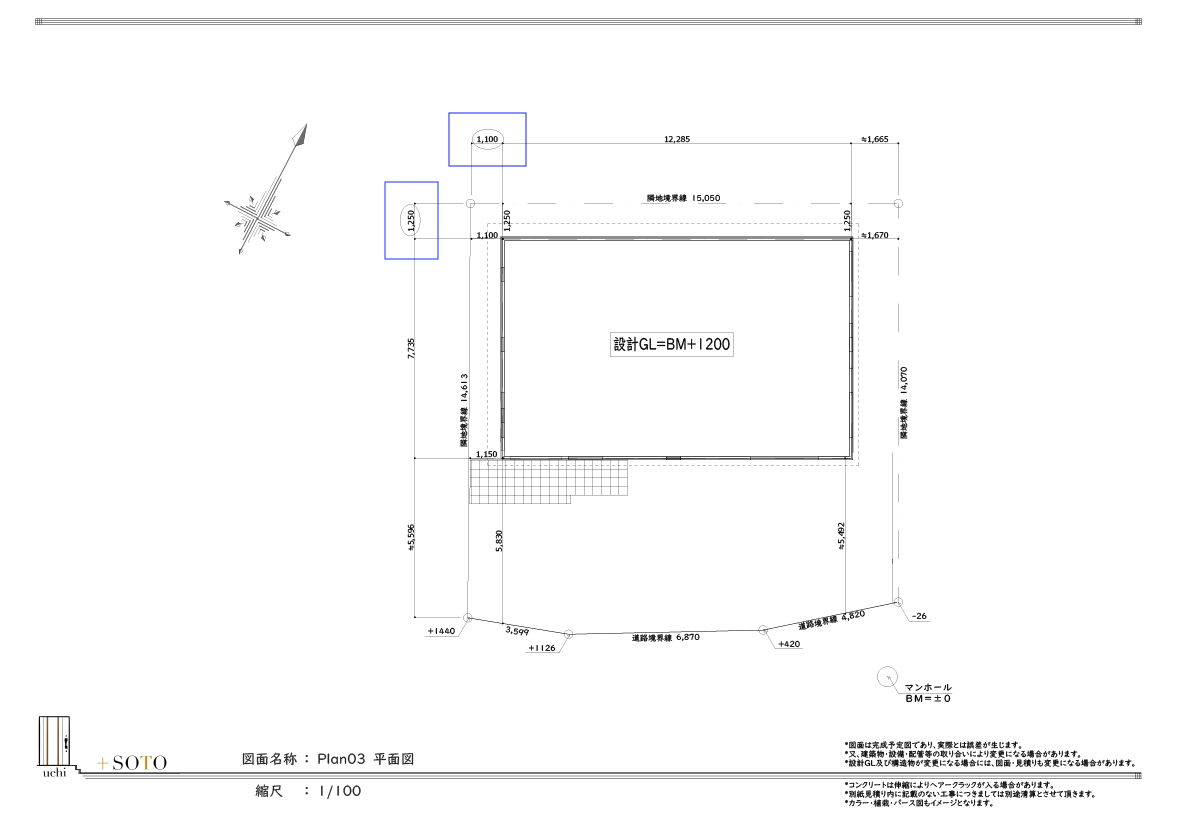

外構図面の基本となるのが配置図です。
建物の位置や敷地との関係を示す図面で、平面図や立面図を作成する際の基礎となります。
配置図には以下の情報が含まれます。

また、青い四角で囲まれた寸法には〇印が付いています。これは、敷地と建物の位置関係を決める基準寸法を示す記号です。

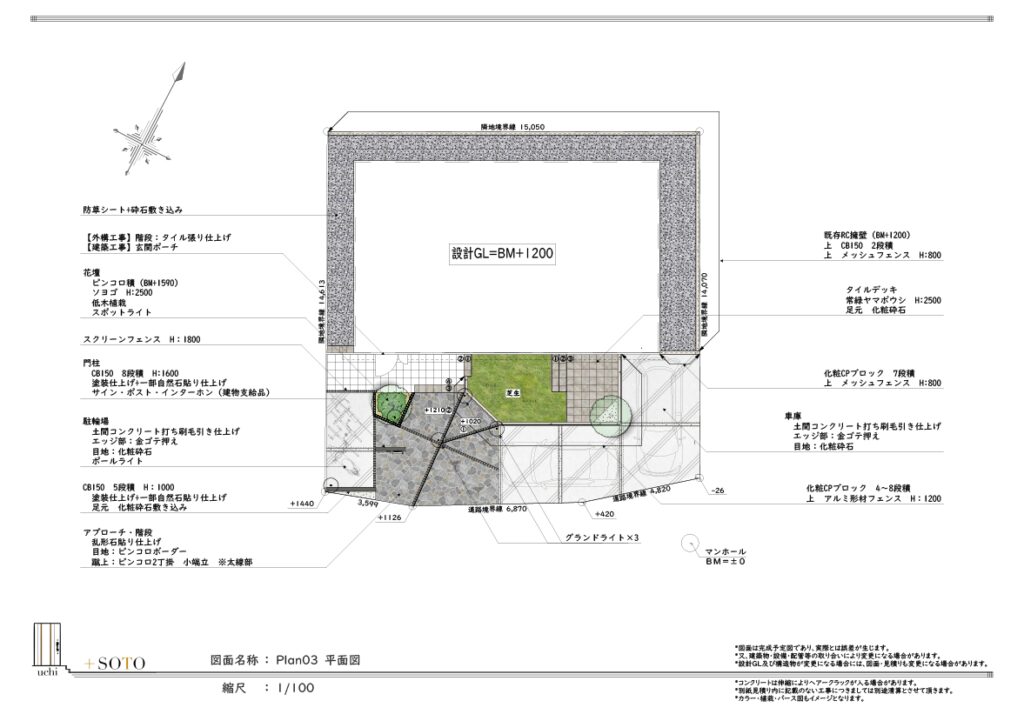

外構図面の基本となるのが配置図です。

ここからは図面記号の細かい部分です。

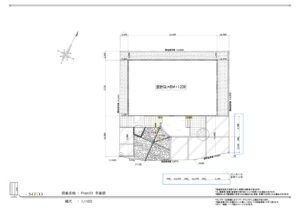

まず寸法線とは、対象物の寸法を記入するために、その長さや角度を測定する方向に引く線のことです。
寸法値は寸法線の中央に記入され、外構図ではほとんどが mm単位で表記されます。
図面では、青い四角で囲っている部分が寸法値です。

次に、階段の表記についてです。
黄色の四角で囲っている数字が段数を示します。

さらに、その横のピンクで囲まれた数字は階段の天端の高さを表しています。
高さについては後ほど説明します。

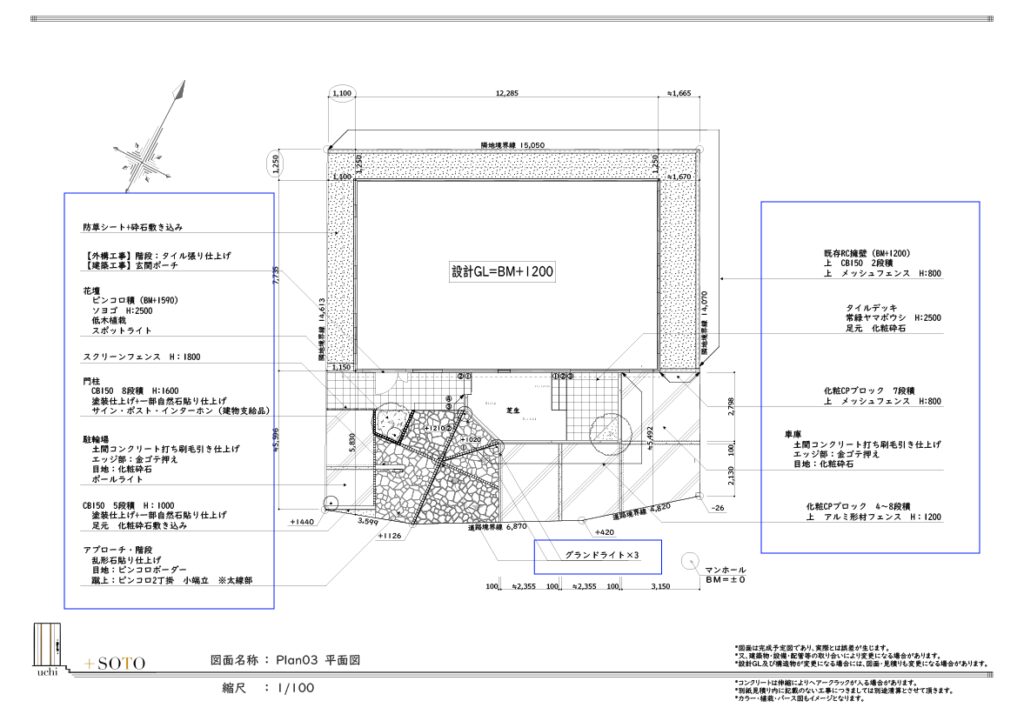

図面の説明に欠かせないのが引出線です。
線の終端に文字を付けて、図形の内容を説明するための線です。

同じ図面内では、特別な意味がある場合を除き、同じ矢印や線種で統一して記入します。
図面の青い四角部分が引出線です。

なお、寸法線も引出線の一種に分類されます。

高さの基準となる重要な用語が BM と設計GL です。
関連記事>>BMと設計GL - 外構図面によく出てくる用語　で詳しく紹介していますので、そちらも参考にしてください。
簡単にまとめると、

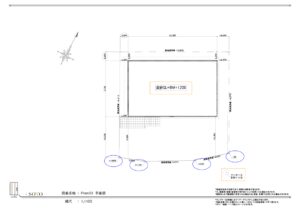

最後に、高さの表記についてです。
例えば、

というように、その位置の高さを数値で表現しています。
